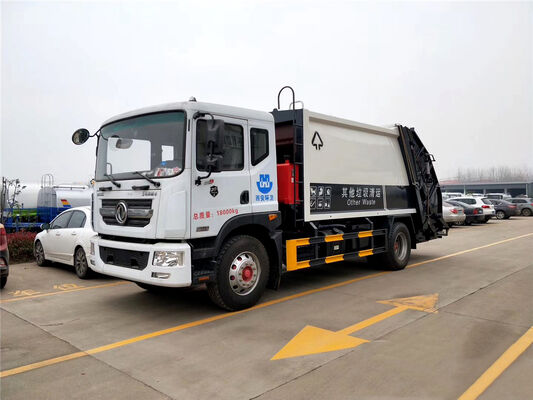

Caminhão compactador de lixo com carregador traseiro Dongfeng D9 10–12 m³

1. Configuração do chassi

O veículo é construído sobre umChassi Dongfeng Dolika D9com corpo compactador de lixo montado na parte traseira.

O chassi está equipado com umCabina de uma fila e meia com 2.315 mm de largura, com opções de distância entre eixos que vão desde3.950 a 4.500 mm. O motor padrão é umMotor diesel Dongfeng CMS 180 HP de 6 cilindros, com umMotor Yuchai 200 HPdisponível como opção.

O chassi está em conformidade comPadrões de emissão nacionais VI da Chinae está equipado com umEixo dianteiro de 4,5 toneladas e eixo traseiro de 10 toneladas. Outros equipamentos padrão incluem:

• Pneus radiais 10.00R20
• Transmissão rápida de 8 velocidades
• Estrutura de 250 × 4 quadros
• Sistema de freio a ar
• Direção hidráulica
• Assistência de embreagem
• Vidros elétricos
• Fecho centralizado
• Freio de escape
• Freio motor
• Ar condicionado original
• Sistema de freio antibloqueio ABS

Observação:As especificações do chassi podem variar de acordo com a distância entre eixos selecionada e a configuração do motor. A configuração final estará sujeita ao veículo real fornecido no contrato de compra.

2. Equipamento Especial / Corpo Compactador

O corpo do compactador é fabricado emaço manganês de alta qualidade.

• Capacidade corporal:10–12 m³
• Espessura do painel lateral:3–4mm
• Espessura da placa inferior:4–5mm
• Material do corpo:Aço manganês de alta resistência

O corpo completo do compactador consiste principalmente em:

• Mecanismo de carregamento
• Mecanismo de compressão
• Mecanismo de descarga
• Sistema hidráulico
• Tanque de óleo hidráulico
• Reservatório de óleo/componentes hidráulicos

O mecanismo de carregamento consiste em suportes, mecanismos de conexão, ganchos e outros componentes. Acionado pelo sistema hidráulico, o mecanismo de carregamento levanta e gira a lata de lixo para dentro da caçamba.

O lixo é então comprimido através doplaca de raspagem e mecanismo de placa deslizantee empurrado para dentro do corpo do compactador.

Quando o caminhão chega ao local de descarte de resíduos, a placa de descarga traseira é levantada hidraulicamente e o lixo comprimido é empurrado para fora do contêiner, completando a operação de descarga.

3. Opções de mecanismo de carregamento traseiro/elevação de contentores

O fabricante fornece várias configurações de mecanismo de carregamento traseiro:

1. Mecanismo de elevação de lixeira de plástico padrão de 240 L ou 660 L
2. Mecanismo de levantamento de lata de lixo tipo gancho
3. Mecanismo de elevação com braço oscilante, adequado para recipientes de lixo com capacidade de aproximadamente1,2m³
4. Mecanismo de elevação tipo balde / tremonha, o que facilita o depósito e a distribuição de resíduos domésticos soltos
5. Mecanismo de elevação de lixo totalmente selado

O mecanismo específico de carregamento traseiro pode ser selecionado de acordo com o sistema de coleta de resíduos do cliente.

4. Principais Especificações Técnicas

Caminhão compactador de lixo Chengliwei CLW5181ZYS6

* Estes valores correspondem a diferentes configurações de chassis/motor listadas pelo fabricante.

5. Outras informações técnicas

O fabricante original especifica os seguintes detalhes de configuração:

• O corpo do compactador é especialmente projetado para ocoleta e transporte de lixo doméstico municipal.
• Fabricante do sistema ABS:Tecnologia Co. de Jiaozuo Xindarui, Ltd.
• Material protetor ABS:Aço Q235.
• As proteções laterais são soldadas à estrutura do chassi.
• A proteção inferior traseira está integrada à estrutura de equipamento especial.
• Distância ao solo da proteção traseira:aproximadamente 450 mm.
• O veículo pode ser equipado comgravador de posicionamento e direção GPS montado em veículo.
• As distâncias entre eixos disponíveis incluem3.950 mm e 4.500 mm.
• As dimensões gerais variam de acordo com a distância entre eixos e o balanço traseiro.

O fabricante lista as seguintes combinações dimensionais:

Comprimento total/distância entre eixos/balanço traseiro/extensão traseira:

• 8650/4500/2460/430mm
• 7960/3950/2170/580mm

Estão disponíveis diversas configurações de mecanismo de carregamento traseiro.

6. Parâmetros do chassi

Chassi Chengliwei CLW5181ZYS6

7. Opções de motor

A página original lista seis configurações de motor:
