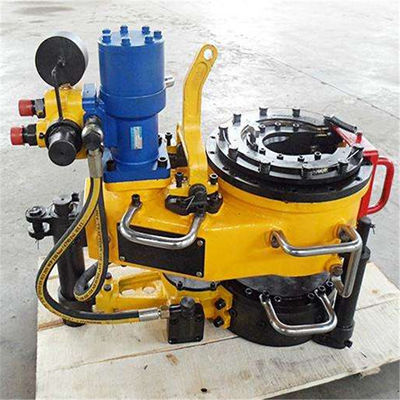

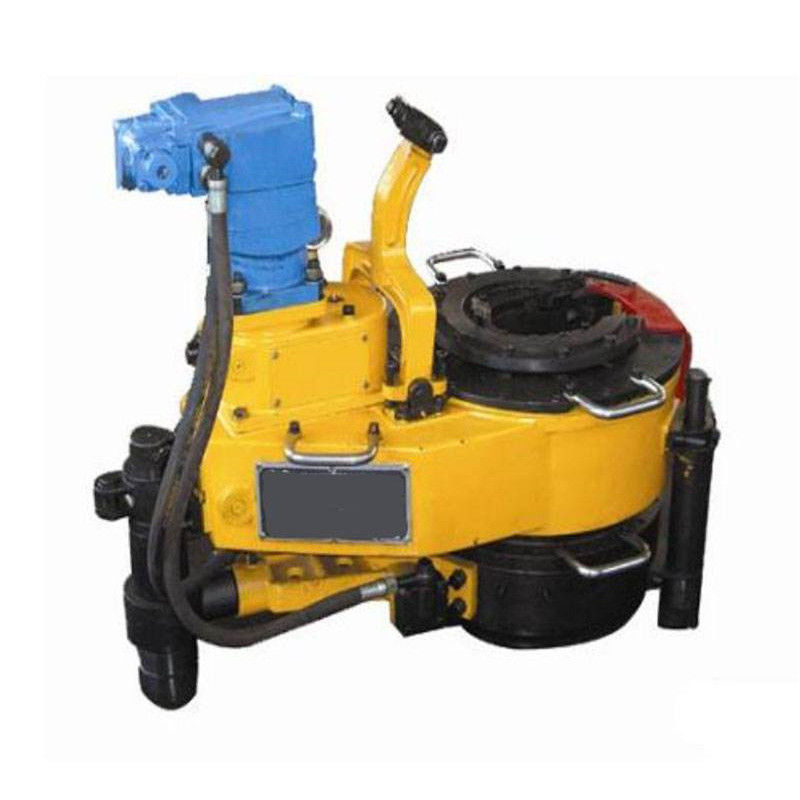

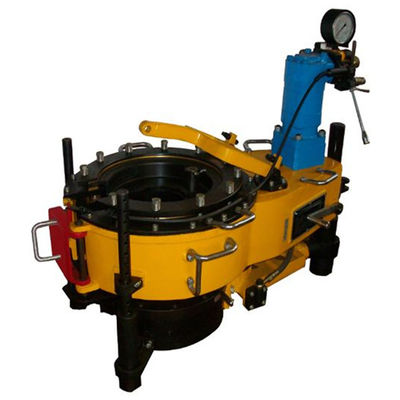

Introdução ao produto

Durante as operações de manutenção de poços, uma das tarefas mais intensivas em mão-de-obra para os trabalhadores é conectar ou desconectar tubos de petróleo e tubos de perfuração (com ou sem fios).Esta tarefa foi realizada usando chaves de tubulação ou pinças de cadeia, o que não só exigiu um esforço físico significativo, mas também representou riscos de segurança.As pinças hidráulicas são ferramentas mecânicas accionadas pela força de um equipamento de trabalho, concebidas especificamente para operações de enfiado e desfiado.Manutenção de cordas de perfuração e tubos de tamanho 50 mm (1,99"), 60 mm (23/8"), 73 mm (27/8"), 89 mm (31/2"), 95 mm (33/4"), 108 mm (41/4"), 114 mm (41/2"), Ø120 mm (4,3/4").Os acidentes de trânsito são geralmente mais graves quando os acidentes de trânsito ocorrem em locais de trabalho onde os trabalhadores não estão em condições de trabalhar.pinças hidráulicas aumentam o binário aplicado aos fios dos tubos e tubos de perfuração, reduzindo a probabilidade de ocorrência de incidentes de desconexão do fio.

Princípio de funcionamento

O princípio de funcionamento das pinças hidráulicas de potência consiste na transferência da potência da plataforma de trabalho para o motor hidráulico das pinças através de um redutor de curso.O motor hidráulico passa então por uma desaceleração de um estágio ou de dois estágiosEsta rotação gera duas velocidades diferentes, girando assim o tubo (ou tubo de perfuração).Quando a engrenagem aberta gira, o rack intermediário permanece parado devido ao efeito de frenagem do martelo de freio, criando um movimento relativo entre a engrenagem aberta e o quadro da mandíbula.Os dois rolos na mandíbula subem a placa inclinada, forçando as mandíbulas da viga transversal a se moverem em direção ao centro do tubo (ou tubo de perfuração), eventualmente segurando-o firmemente.Ele gira junto com a marcha aberta.

Características do produto

1. Sistema de controlo de binário de alta precisão: O sistema de controlo do binário está integrado nas pinças de potência, garantindo um controlo do binário de elevada precisão.
2. Controle de velocidade inteligente: Controle de velocidade inteligente para se adaptar a várias exigências operacionais.
3. Reconhecimento automático para a frente/para trás: Identifica e ajusta automaticamente as direcções para a frente e para trás, melhorando a eficiência operacional.
4. Monitorização em tempo real das curvas de binário de maquiagem: Visualização em tempo real das curvas de binário de maquiagem no local para monitorização e ajuste.
5. Maxilares de grande área de contato feitos de materiais flexíveis: As mandíbulas feitas de materiais flexíveis proporcionam uma grande área de contacto, reduzindo os danos à superfície dos tubos de óleo.
6. Grupo de válvulas de velocidade ajustável opcional: Pode ser selecionado um grupo de válvulas de velocidade ajustável opcional para aumentar a flexibilidade operacional.

Especificação técnica:

Torque nominal: 700 Nm
Torque nominal de baixa tensão: 1800 Nm
Velocidade nominal: 104 r/min;
Velocidade nominal de baixo nível: 40 r/min;
Pressão nominal do sistema: 10 MPa
Fornecimento de combustível: 65 l/min
Dimensões: comprimento x largura x altura mm: 543 x 334 x 404
Peso de transporte (incluindo a pinça traseira): 105 kg
