Faces de flange portáteis
As fachadas de flange portáteis são usadas principalmente como equipamentos para processamento e reparo de flange no local. De acordo com a maneira de montagem, elas podem ser divididas em dois tipos:Paredes de flange de montagem ID e paredes de flange de montagem ODSão utilizados principalmente para o processamento de faces finais de tubulações, faces de flange de ligação de recipientes de pressão e vários tipos de forma de sulco de vedação, etc.
Características principais:

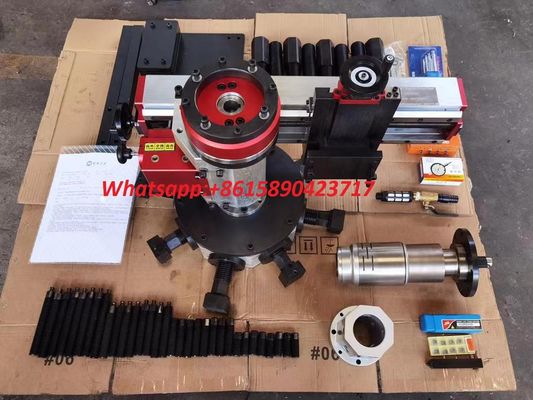

* Todos os componentes do equipamento adotam um projecto modular, que pode permitir um carregamento e descarregamento rápidos em
Site, poupando muito tempo.
* Os métodos de instalação das fachadas das flanges são: tipo de fixação ID e tipo de fixação OD, com instalação diversa
formulários.
* Pode ser instalado horizontalmente ou verticalmente, com boa estabilidade e adaptabilidade a vários trabalhos complexos
condições.
* Alimentação automática radial, com dispositivo manual de ajuste fino instalado na direcção axial.
* Conversão de várias velocidades para a velocidade de alimentação mais adequada para a potência de corte total, garantindo a eficiência e a
precisão de usinagem bruta e de precisão.
* Possui uma função de retração rápida da ferramenta, que é conveniente e rápida de operar.
* O sistema de potência pode escolher o sistema hidráulico e o servomotor como fontes de energia, com forte potência de corte e alta estabilidade geral.
* Equipado com sistema de controlo de circuito remoto, é fácil de operar e tem um elevado Fator de segurança.

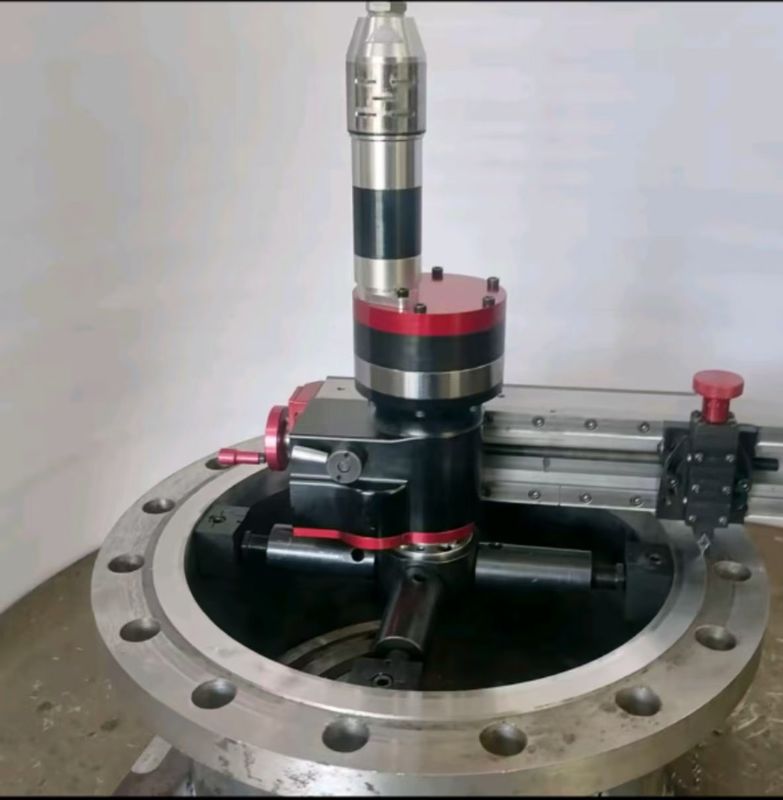

Identificação das faces das flanges de montagem
Oferecemos uma grande variedade de fachadas de flange portáteis robustas e inovadoras para diâmetros de 300 a 8000 mm, para montagem de ID. Várias das nossas máquinas podem ser configuradas para fachada, fresagem ou ambos,E muitos dos nossos modelos refazerPara facilitar a instalação, as unidades menores usam um mandril integral para bloquear rapidamente no lugar,enquanto as unidades maiores podem ser instaladas com um suporte separado ou um para-choque ao qual o corpo de fazer é instalado.
| Modelo |
Diâmetro do fuso |
Diâmetro da frente |
Comprimento do cortador |
Viagem vertical |
| LTCN1000 |
Φ 150 mm |
Φ300-Φ1000 mm |
700 mm |
50 mm |
| LTCN1500 |
Φ 180 mm |
Φ600-Φ1500 mm |
950 mm |
60 mm |
| LTCN2000 |
Φ 200 mm |
Φ1000-Φ2000 mm |
1550 mm |
80 mm |
| LTCN3000 |
Φ 240 mm |
Φ1000-Φ3000 mm |
2000 mm |
100 mm |
| LTCN5000 |
Φ 320 mm |
Φ2000-Φ5000 mm |
3000 mm |
120 mm |
| LTCN8000 |
Φ 450 mm |
Φ4000-Φ8000 mm |
5500 mm |
200 mm |
Caracterização das flanges de montagem OD
Oferecemos uma grande variedade de fachadas de flange portáteis robustas e inovadoras, para diâmetros de 50 a 1800 mm, para montagem OD, e várias de nossas máquinas podem ser configuradas para fachada, fresagem ou ambos!Para fácil instalação, as unidades maiores podem ser instaladas com um suporte separado ou um para-choque ao qual o corpo de fazer é instalado.
| Modelo |
Diâmetro de montagem OD |
Diâmetro da frente |
Qty do parafuso |
| LTCW300 |
Φ60-Φ300 mm |
Φ50-Φ300 mm |
4 |
| LTCW600 |
Φ300-Φ600 mm |
Φ150-Φ600 mm |
8 |
| LTCW1200 |
Φ600-Φ1200 mm |
Φ300-Φ1200 mm |
8 |
| LTCW1800 |
Φ1200-Φ1800 mm |
Φ1200-Φ1800 mm |
8 |
Nota: As especificações acima são as especificações dos produtos regulares, as especificações especiais podem ser personalizadas.
Aplicação:
| O dispositivo de fixação ID para flange faz instalar parafusos de expansão firmemente na superfície cilíndrica da parede interna da flange como suporte.que economiza espaçoSe for caso disso, preferem-se as caras de flange de montagem ID. |
O OD mount flange facer pode ser usado para processar as flanges com superfícies irregulares ou sem espaço de montagem.com desempenho superiorÉ amplamente utilizado para processar e reparar superfícies de flange e sulcos de vedação de recipientes sob pressão, como reatores de hidrogenação. |
LCTN1000 LCTW300
